В традиционном представлении подключение телевизора к сети вещания представляет собой антенный кабель, торчащий из стены или топорно выглядывающий из-за тумбочки в комнате. И, ведь, частенько передвигаясь по квартире, он так и норовит запутаться в ногах. Заглянув за шкаф, можно увидеть смотанную пыльную кабельную бухту. И, начиная уборку, либо попросту передвигаясь по комнате, довольно просто нечаянно задеть его, что повлечет за собой падение качества сигнала, либо вообще его потерю. Избавиться от данной проблемы позволяет подключение телевизора к телевизионной розетке. Благо сейчас аккуратно спрятать антенный кабель довольно легко. Справиться с этим помогают плинтуса с кабель-каналом. Далее, уже в нужных местах требуется произвести установку специальной электрической точки. В этой статье мы рассмотрим, как производится подключение ТВ розетки своими руками.

Схемы подключения

Телевизионную розетку возможно подключить одним из двух способов:

  • шлейфом;
  • используя схему подключения «звезда», которая также требует установку специального прибора – сплиттера

Обе схемы обладают преимуществами и недостатками, разберем их ниже.

Шлейфом

Давайте сперва для наглядности представим схему подключения ТВ розетки шлейфом:

Видно, что такой способ установки подразумевает наличие проходных и одной оконечной розетки. Кроме этого, глядя на схему сразу же виден главный минус такого соединения. Очевидно, что при обрыве контакта на одной из точек, кроме оконечной, он не будет распространяться далее по схеме. Также входящий телевизионный сигнал стабильнее и сильнее на первых розетках. Далее же он будет ослабевать. Однако этот недостаток полностью убирается современным высоким уровнем входящего сигнала.

К основному достоинству данного способа нужно отнести экономию средств и времени на прокладке антенного кабеля по жилому помещению.

Схема «звезда»

Как говорилось ранее, для данного способа подключения ТВ розетки необходимо использовать сплиттер. Этот прибор представляет собой условно делитель. Он позволяет разделить и усилить приходящий сигнал на несколько равных усиленных сигналов для дальнейшего подсоединения к телевизионным одиночным розеткам. Одним из плюсов такого способа монтажа является то, что стоимость одиночных моделей чаще всего меньшая, чем проходных и окончательных.

Рассмотрим, как правильно подключить ТВ розетки звездой:

Из рисунка видно, что, даже если на одном из приемников пропадет сигнал, допустим, по причине обрыва или плохого контакта, то на всех остальных телевизорах это никак не отразится. Таким образом, можно говорить о некоторой повышенной степени надежности. И это, несомненно, является плюсом схемы, пускай даже тв кабеля потребуется несколько больше.

Инструкция по монтажу

Теперь расскажем, как производится установка тв розетки. Она устанавливается в заранее смонтированную в стену коробку с выведенным из нее антенным кабелем. Установка как одинарной, так и двойной телевизионной розетки особо ничем не отличается.

На фото из правой коробки виден выходящий телевизионный кабель. После монтажа он обычно остается большей длины, чем необходимо. Отрезаем проводник так, чтобы остался небольшой запас, и можно было удобно произвести подключение.

Затем необходимо зачистить ТВ кабель, чтобы подключить его непосредственно к розетке. Тут имеет смысл чуть подробней остановиться на нем. На фото четко видна структура проводник. Внутри у него находиться основная жила, которая, собственно, и проводит телевизионный сигнал. Далее идет слой внутренней изоляции, который разделяет проводящую жилу от экрана.

Экран состоит из слоя алюминиевой или медной оплетки и фольги. Он защищает основную жилу от разнообразных наводок и помогает избавиться от нежелательных помех, таким образом, избавляя нас от искажений картинки в процессе просмотра. И, наконец, поверх этого находится защитный слой изоляции, предохраняющий проводник от физических воздействий.

Так вот для подключения нам необходимо аккуратно снять наружный слой изоляции, скрутить экранирующий слой, подрезать внутреннюю изоляцию так, чтобы оголенной осталось примерно 5-7 мм центральной жилы. Именно ее, а также экранирующую оплетку нужно будет подключить к ТВ розетке.

Берем розетку и слегка откручиваем винты в месте подключения кабеля – это винт, крепящий основную жилу и винты, которые затягивают оплетку. Вставляем жилу в специальный разъем и постепенно закручиваем винты так, чтобы она плотно сидела в зажимах.

Далее, нужно внимательно уложить кабель в коробку, при этом поправлять его так, чтобы он не оказался передавленным корпусом розетки. Вставляем корпус в коробку и начинаем закручивать распорные винты до тех пор, пока он крепко не будет держаться в стене. Затем сверху защелкиваем декоративную накладку и наблюдаем результат проделанной работы.

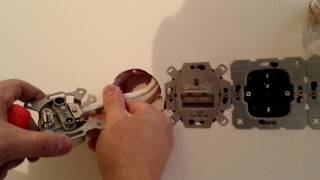

На видео наглядно продемонстрированы все этапы монтажа на примере продукции Легранд:

Теперь вы знаете, как выполнить установку и подключение ТВ розетки своими руками. Как видно, сложностей в такой работе нет, главное определиться со схемой монтажа и провести кабель к нужному месту!
