Гаражные ворота подъемные размеры стандартные устанавливаются все чаще. Основная причина в том, что они более удобны, чем подвесные ворота. Их конструкция более сложная, зато в эксплуатации они проще. У такой конструкции есть еще много преимуществ:

  • Они более безопасны, лучше защищают гараж от проникновения. Так как гаражные ворота состоят из цельной металлической пластины, то подломить ее будет сложно. Если же ворота сделаны по всем правилам, то взлом практически невозможен. Как показывает практика использования, воры действительно редко взламывают гаражи с подъемными воротами.
  • Двери из оцинкованного металла более стойкие к коррозии.
  • Гаражные ворота подъемные позволяют сэкономить место перед гаражом и в самом помещении, позволяют упростить постановку автотранспорта.

Тем не менее, свои недостатки у конструкции тоже имеются. Прежде всего, устанавливать их можно исключительно в прямоугольной плоскости. Если проем выполнен в форме арки, установить такую конструкцию не получится. Выход из положения только один, причем он возможен, только если планируется возводить гараж с нуля: дверной проем сделать прямоугольным, а над ним поместить декоративную арку.

Менее удобны подъемные ворота при ремонте: так как они изготовлены из единого полотна, всю плоскость полностью придется заменять. К таким воротам нельзя подъезжать вплотную – их сначала нужно открыть, а для этого до двери должно оставаться не менее 1,5 м.

Есть несколько устранимых недостатков. Так, на подъемные ворота потребуется больше материала – но зато преимущества от использования такой конструкции полностью окупают все затраты. Вес ворот будет несколько больше, чем у стандартных распашных конструкций, но устранить этот недостаток вполне возможно.

Главное, правильно выполнить замеры дверного проема и подобрать чертежи.

Принцип действия подъемных ворот

Основная часть конструкции – рама, выполненная из жесткого металла. Жесткость – обязательное условие, так как на раме будет держаться вся конструкция. Боковой профиль выполняет функцию направляющей, по нему будет двигаться механизм ворот. На большинство конструкций устанавливаются горизонтальные и вертикальные направляющие, хотя возможны и другие варианты.

Полотно ворот лучше делать из цельного куска металла. Если необходимы декоративные элементы, использование их допустимо. Если нужно, чтобы дверь гаража выглядела более «парадно», или сочеталась со стилем дома, то можно заказать элементы ковки и декоративные материалы. Но в украшении ворот стоит знать меру – они могут сильно утяжелить конструкцию.

Существует разновидность гаражных ворот – секционные ворота. В таком случае полотно не сплошное, а разделено на несколько составляющих – секций, соединенных между собой петлями. Такая дверь более герметична, но и более сложна в изготовлении.

Иногда вместо металлического полотна устанавливают и деревянное полотно, однако это считается не лучшим решением. Дерево сильно подвержено влиянию погодных факторов, к тому же конструкция получится достаточно тяжелой. В результате срок службы таких подъемных гаражных ворот сильно сократится. Стоит сказать, что и для взломщиков деревянное полотно препятствием не послужит.

Между листами металла рекомендуется поместить утеплитель. Некоторые мастера рекомендуют для этой цели использовать дерево, но стоит помнить о весе конструкции. К тому же если между листами попадет вода, а избежать этого возможности нет, дерево поразит грибок, что ухудшит его свойства. Тогда придется снимать дверь и заново ее переделывать, что займет немало времени – ремонт затянется на больший срок, чем изготовление нового гаражного полотна. Кроме того, дерево начнет разбивать раму, в результате чего ворота в гараж подъемные начнут перекашиваться и заедать.

Готовую створку устанавливают на профили. Передвижение осуществляется за счет пружин, роликов и рычагов. Дверь поднимается вверх по направляющим, поворачивается горизонтально и закрепляется. Чтобы облегчить подъем полотна в конструкцию добавляют компенсирующие пружины. Пружины растянуты, когда дверь закрыта, и постепенно сжимаются при подъеме.

Управлять дверью можно разными способами – вручную или установить электрический привод.

Инструменты и комплектующие необходимые в процессе монтажа

Прежде чем изготавливать подъемные ворота своими руками, необходимо подготовить все материалы и инструменты. Для работы нужно подготовить или, при необходимости, приобрести ролики, металлические щиты для двери, металлические профили и сварочный аппарат.

Составляющие для конструкции можно изготовить и самостоятельно, но смысла в этом немного, так как в продаже уже можно найти готовые элементы. Если решено приобрести готовые элементы, стоит отдавать предпочтение только изделиям из качественного сплава. Более дешевые элементы из сплава неясного происхождения допустимо использовать только в декоративных целях.

Для сборки конструкции необходимо приобрести:

  • Ограничивающую планку (закрепляется внизу).
  • Металлические профили – пригодятся для окантовки. Необходимы для защиты от влаги и коррозии. Профили не пропускают внутрь конструкции дождевые капли и талую воду. При желании, профили можно не покупать, заменив их качественным уплотнительным материалом.
  • Накладки – с их помощью закрывают щели между каркасом при установке конструкции. Этот элемент не обязательный – при соблюдении технологии можно обойтись и без него. Но если установку гаражных ворот подъемных своими руками проводят впервые, лучше все-таки накладки приобрести.
  • Утеплительный материал крайне необходим, особенно если планируется использовать гараж в качестве мастерской.

Еще раз стоит сказать, что все необходимые элементы можно приобрести уже готовые в специализированном магазине. Но если изготавливать самостоятельно, получится немного сэкономить.

Рекомендуем к прочтению нашу статью Все об откатных воротах: как сделать самостоятельно.

Начало работы по монтажу

Лучше всего до начала изготовления посмотреть ворот для гаража подъемные своими руками на видео как нужно делать. Особенно это необходимо, если раньше подобную работу проводить не приходилось. На самом деле, имея некоторые навыки, изготовить дверь для гаража вполне возможно.

Перед тем, как начинать собирать раму, необходимо в первую очередь закончить со всеми работами внутри помещения. Из-за особенностей конструкции, попадание пыли на некоторые элементы (ролики, направляющие) может ухудшить работу механизма или привести к сбоям и заеданию.

Но при этом, если в помещении планируется еще настелить пол, то лучше это сделать уже после того, как все работы по установке подъемно поворотных ворот будут окончены. Это объясняется тем, что, по правилам, рама конструкции несколько заходит внутрь помещения, примерно на 2 см или больше, поэтому настеленный пол будет мешать работе.



Стены в гараже рекомендуется выровнять, так как рама должна устанавливаться только на ровную поверхность. Следующий этап – расчет размеров подъемных ворот для гаража. Они позволят рассчитать высоту направляющих. Для расчета понадобятся следующие значения:

  • ширина и высота дверного проема, обозначаются в расчетах B и H соответственно;
  • левая и правая боковины (четверти), обозначения – b1 и b2;
  • притолока (h);
  • глубина гаража (L).

Далее по полученным замерам нужно сделать чертежи подъемных гаражных ворот своими руками или же подобрать вариант из уже готовых конструкций. После того, как схемы и чертежи составлены, можно переходить к покупке материалов.

Изготовление рамы ворот

Получив размеры подъемных гаражных ворот, можно переходить к изготовлению рамы. Основное требование – жесткость конструкции и оптимальная прилегаемость конструкции к стене. При правильном изготовлении каркаса, не должно оставаться щелей, которые бы пришлось закрывать пеной. От качества основы будет зависеть прочность всей конструкции и качество ее работы.

В первую очередь, нужно подобрать уголки. Если планируется сделать полотно с помощью 25-го уголка, для рамы необходимо использовать 70-й, если для полотна выбрали 50-й, то для рамы нужен 100-й.

Затем нужно узнать размеры подъемных ворот с помощью нити. Измеряется диагональ и, если есть отклонения, аккуратно разровнять их с помощью болгарки. Поверхность для крепления должна быть идеально ровной.

Неподалеку от гаража нужно обустроить площадку для сварки. Ее площадь должна быть достаточной, чтобы разместить всю конструкцию. На участке расположить швеллеры таким образом, чтобы периметр был меньше периметра рамы сантиметров на двадцать. Плоскость можно проверить с помощью уровня.

Затем нужно отрезать уголки: два по ширине проема и столько же по длине стоек. Затем приложить и проверить, плотно ли прилегают. Затем надо их приварить. Полуавтомат рекомендуется использовать, только если уголки тонкие. Он хорошо приваривает стальную деталь, делая сварной шов глубиной 2 мм. Но если материал более прочный, подходит только сварка.

Уголки приложить друг к другу, слегка прихватить и приложить к проему. Если прилегают плотно, значит, можно продолжать работу. Незначительные изменения можно подправить молотком. Только после того, как получится добиться плотного прилегания, можно сваривать окончательно. Швы можно зачистить болгаркой или зачистным кругом.

Подобным образом делают вторую раму. Затем устанавливают их по сторонам дверного проема. Обе рамы соединяются друг с другом при помощи металлической шины, толщина которой не должна превышать 3 мм. В результате должна получиться жесткая конструкция.

Источник: https://koffkindom.ru/ustanovka-podemnyx-vorot-svoimi-rukami.htm

(Visited 1 011 times, 1 visits today)

Видео: Установка подъемных ворот своими руками

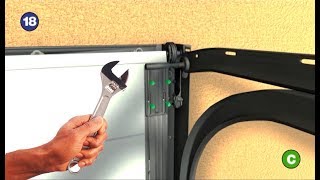

Монтаж гаражных секционных ворот DoorHan часть 1 RSD 02Монтаж гаражных секционных ворот DoorHan часть 1 RSD 02
